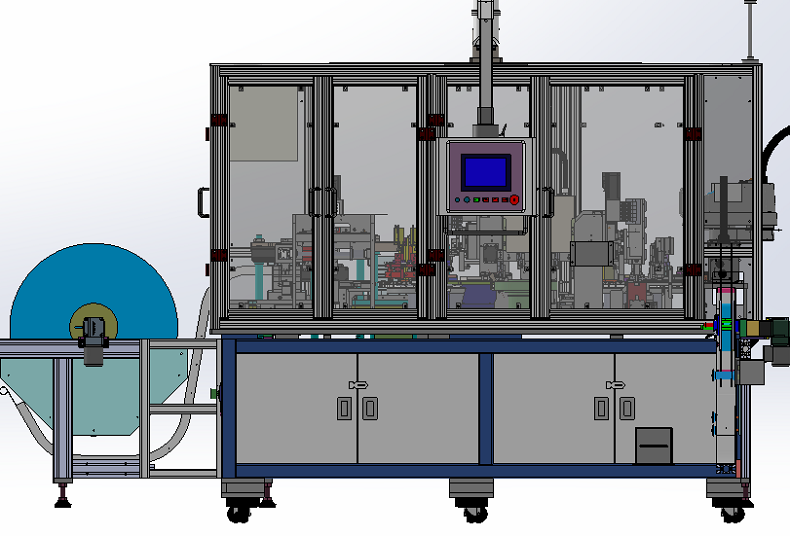

AUTOLINK 自动装配检测设备

 功能介绍

自动完成端子裁切，端子折弯；外铁壳，内铁壳的裁切与折弯；与Housing完成组装！将组装的产品进行CCD视觉检测，高压与通断检测，最终由机器人自动将OK产品装入Tray盘！

 工艺流程图

 技术难点

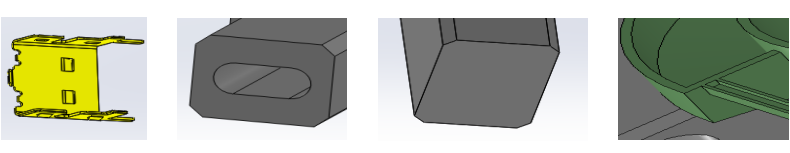

难点1：

铁壳为中空，不规则的形状采用夹爪无法定位，且容易将产品抓变形。

铁壳内部有凹槽，对吸取位置要求，用真空吸有不稳定的隐患。

解决方案：

采用接触机械式吸取铁壳内部， 能满足生产要求。

难点2：

裁切对刀具硬度要求较高，普通材质不能满足要求，裁剪断面粗糙，且使用寿命较短。

解决方案：

刀具采用SKD11材质，可以达到硬度要求，且裁切断面很整齐，寿命较长。

难点3：

产品较小，震动盘与流道位置对接的要求较高，采用分体式对接，难保证产品流动的稳定性。

解决方案：

采用振动盘和流道为一体式的方式，保证了产品流动的稳定性，和生产周期。

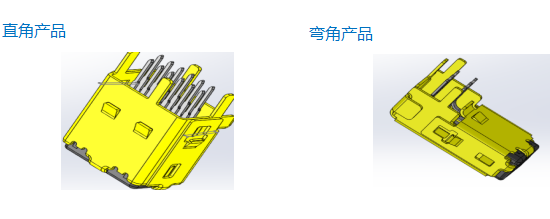

注：此产品尺寸较小，对各模组定位和装配要求精度较高。
